LED全彩屏局域网控制方案

前言

在LED显示屏应用越来越普及的今天，针对不同的应用场合，控制方案也有所差异，例如舞台显示屏使用同步控制方案；门头屏、橱窗屏、广告机使用最流行的Wi-Fi无线控制方案，灯杆屏、交通诱导屏使用3G/4G互联网远程控制方案……下面我们来了解局域网控制方案。









方案示意图

















方案说明





1

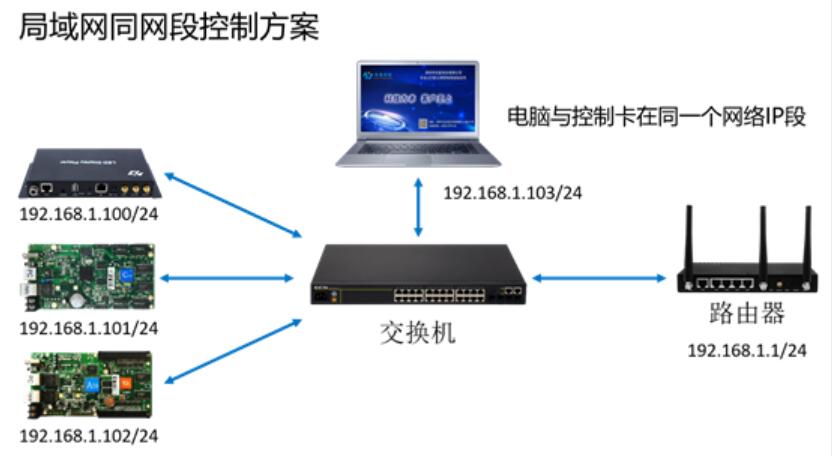

     同网段控制，若网络环境支持自动获取IP地址，则无需特殊设置；

2

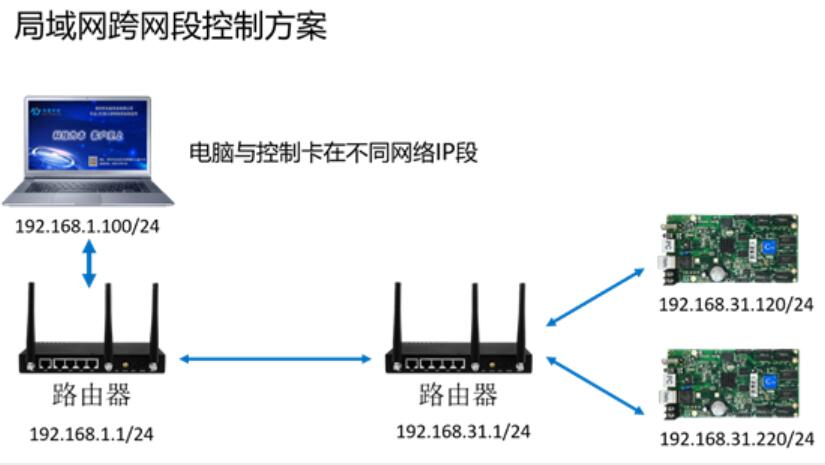

     网络络环境不支持自动获取IP地址或者跨网段控制时，需要给控制卡设置固定的IP地址。

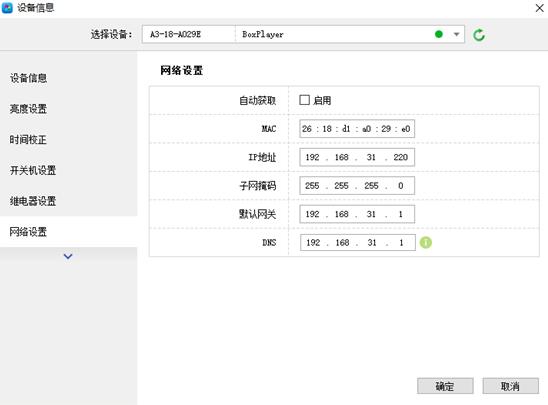

控制卡设置固定IP地址：

运行HDPlayer软件，依次打开【控制】-【设备信息】-【网络设置】，给控制卡设置对应的IP地址。

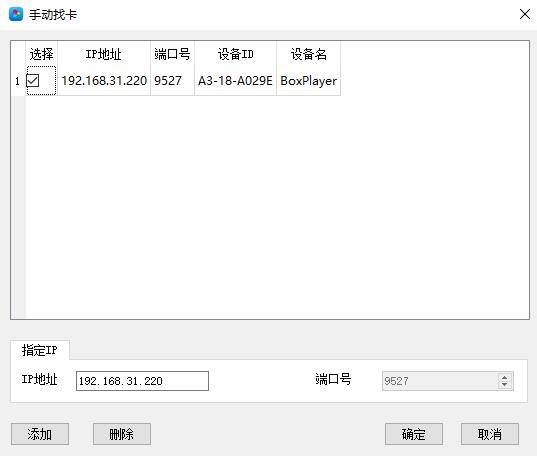

添加控制卡的IP地址：

在HDPlayer软件上依次点开【控制】-【其他设置】-【手动找卡】，把控制卡的IP地址添加到控制软件中。











应用场景







1工厂车间：用于安全警示、看板信息等。





2学校显示屏：显示校训、公告、安全宣传等。





3户外公路显示屏：用于公益宣传、投放广告等。
